Водната помпа с променливо честотно задвижване (VFD) е усъвършенствано оборудване, което съчетава принципите на динамиката на флуидите и електротехниката за ефективно преместване на водата. Като водещ доставчик на водни помпи с VFD, често ме питат за компонентите, които изграждат тези забележителни устройства. В тази публикация в блога ще разгледам ключовите компоненти на VFD водна помпа, обяснявайки техните функции и как работят заедно, за да осигурят оптимална производителност.
1. Корпус на помпата
Корпусът на помпата е външният корпус на водната помпа с VFD, който съдържа всички вътрешни компоненти. Обикновено е изработена от издръжливи материали като чугун, неръждаема стомана или пластмаса, в зависимост от приложението и средата, в която помпата ще се използва. Тялото на помпата е проектирано да издържа на налягането и силите, генерирани от процеса на изпомпване, както и да предпазва вътрешните компоненти от повреда.
Формата и дизайнът на тялото на помпата може да варира в зависимост от типа на помпата. Например, центробежните помпи, които са най-разпространеният тип водни помпи с VFD, имат спираловидно тяло на помпата, което помага да се увеличи налягането на водата, докато се изпомпва. Обемните помпи, от друга страна, имат по-сложен дизайн на тялото на помпата, който е съобразен със специфичния тип използван обемен механизъм, като бутало, диафрагма или зъбно колело.
2. Работно колело
Работното колело е един от най-критичните компоненти на VFD водна помпа. Това е въртящо се устройство, което е отговорно за предаването на кинетична енергия на водата, което я кара да се движи през помпата. Работното колело се състои от серия извити лопатки, които са прикрепени към централна главина. Докато работното колело се върти, лопатките избутват водата радиално навън, увеличавайки нейната скорост и налягане.
Конструкцията на работното колело може да окаже значително влияние върху работата на помпата. Фактори като броя на лопатките, формата на лопатките и диаметъра на работното колело влияят върху дебита, напора и ефективността на помпата. Например работно колело с повече лопатки обикновено осигурява по-висок напор, но по-нисък дебит, докато работно колело с по-малко лопатки ще осигури по-висок дебит, но по-нисък напор.
3. Мотор
Моторът е източникът на захранване на VFD водната помпа. Той преобразува електрическата енергия в механична енергия, която се използва за задвижване на работното колело. Повечето VFD водни помпи използват електрически двигатели, които могат да бъдат еднофазни или трифазни, в зависимост от изискванията за мощност на помпата.
Двигателят е свързан с работното колело чрез вал, който предава въртеливото движение от двигателя към работното колело. Моторът е оборудван и с лагерна система, която поддържа вала и намалява триенето, осигурявайки гладка и ефективна работа.
Едно от основните предимства на използването на VFD водна помпа е, че двигателят може да се управлява от задвижване с променлива честота. VFD позволява регулиране на скоростта на двигателя, което от своя страна позволява дебитът и налягането на помпата да бъдат контролирани. Това осигурява значителни икономии на енергия, тъй като помпата може да работи с оптималната скорост за конкретното приложение, вместо да работи с фиксирана скорост през цялото време.
4. Задвижване с променлива честота (VFD)
Задвижването с променлива честота е сложно електронно устройство, което контролира скоростта на двигателя чрез промяна на честотата и напрежението на електрическата енергия, подадена към двигателя. VFD се състои от три основни компонента: токоизправител, инвертор и управляваща верига.
Токоизправителят преобразува входящата AC мощност в DC мощност. След това инверторът преобразува постоянния ток обратно в променлив ток, но с променлива честота и напрежение. Контролната верига следи скоростта и натоварването на двигателя и съответно регулира честотата и напрежението на променливотоковото захранване, като гарантира, че двигателят работи с желаната скорост.
VFD осигурява няколко предимства за водните помпи с VFD. Позволява прецизен контрол на дебита и налягането на помпата, което може да подобри ефективността на помпената система и да намали консумацията на енергия. Той също така осигурява възможности за плавен старт и плавен стоп, които могат да намалят механичното напрежение върху помпата и двигателя, като удължат живота им. Освен това VFD може да защити двигателя от свръхток, пренапрежение и други електрически повреди, осигурявайки надеждна работа.
5. Контролер
Контролерът е допълнителен компонент, който може да се използва за допълнително подобряване на функционалността на VFD водната помпа. Той осигурява потребителски интерфейс, който позволява на оператора да наблюдава и контролира работата на помпата. Контролерът може да показва информация като дебит, налягане, температура и скорост на двигателя, както и да позволява на оператора да задава желаните работни параметри.
Някои контролери имат и разширени функции като дистанционно наблюдение и контрол, които позволяват помпата да бъде наблюдавана и управлявана от отдалечено място с помощта на компютър или мобилно устройство. Това може да бъде особено полезно за широкомащабни помпени системи или за приложения, при които помпата е разположена в отдалечена или недостъпна зона.
6. Сензори
Сензорите се използват за наблюдение на различни параметри на VFD водната помпа и помпената система. Те осигуряват обратна връзка към контролера и VFD, което им позволява да регулират работата на помпата по съответния начин. Обичайните сензори, използвани във водните помпи с VFD, включват сензори за налягане, сензори за поток, температурни сензори и сензори за ниво.
Сензорите за налягане измерват налягането на водата в различни точки на помпената система. Те могат да се използват, за да се гарантира, че помпата работи в рамките на желания диапазон на налягане и за откриване на запушвания или течове в системата. Сензорите за поток измерват скоростта на потока на водата през помпата. Те могат да се използват за контролиране на скоростта на помпата и за осигуряване поддържането на необходимия дебит.
Температурни сензори следят температурата на двигателя и другите компоненти на помпата. Те могат да се използват за откриване на прегряване и за предотвратяване на повреда на помпата. Сензорите за ниво се използват за наблюдение на нивото на водата в резервоар или резервоар. Те могат да се използват за управление на работата на помпата въз основа на нивото на водата, като се гарантира, че резервоарът няма да прелее или да изсъхне.
7. Уплътнения и гарнитури
Уплътненията и гарнитурите се използват за предотвратяване на изтичане на вода от помпата. Те обикновено са направени от гума или други гъвкави материали и се монтират на различни стави и връзки в помпата. Уплътненията и уплътненията трябва да могат да издържат на налягането и температурата на водата, както и на химичните свойства на водата, ако съдържа замърсители.
Правилната поддръжка на уплътненията и уплътненията е от съществено значение за осигуряване на надеждна работа на помпата. С течение на времето уплътненията и уплътненията могат да се износят или да се повредят, което води до изтичане. Редовната проверка и подмяната на уплътненията и уплътненията може да помогне за предотвратяването на този проблем.
Видове VFD водни помпи
Като доставчик на VFD водни помпи, ние предлагаме широка гама от VFD водни помпи, за да отговорим на разнообразните нужди на нашите клиенти. Някои от нашите популярни продукти включват:

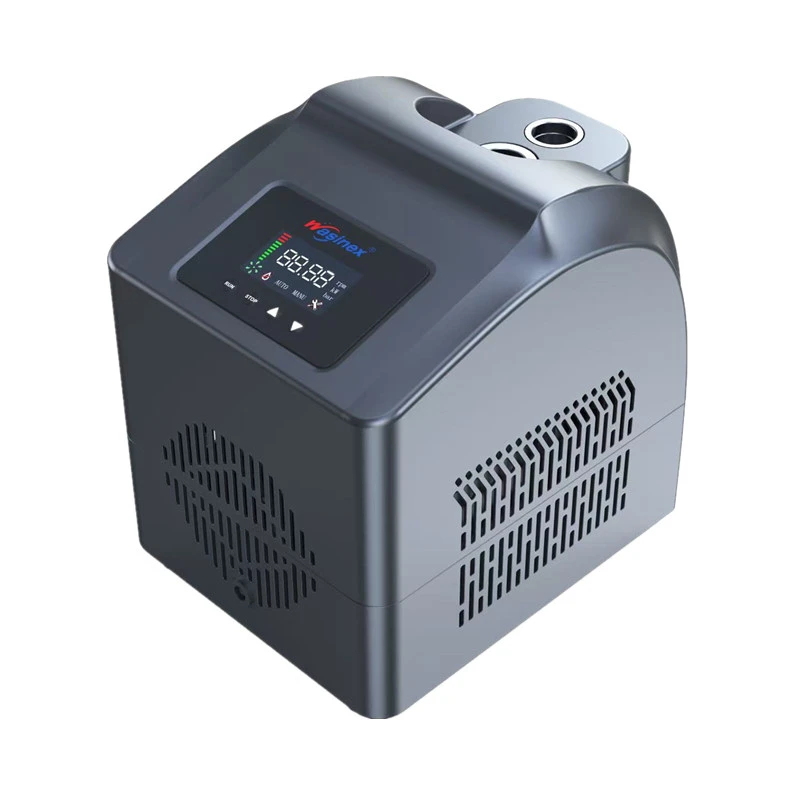

- Самозасмукваща помпа с постоянно магнитно преобразуване на честотата: Този тип помпа е проектирана да бъде самозасмукваща, което означава, че може автоматично да отстранява въздуха от смукателния тръбопровод и да започне да изпомпва вода без необходимост от външно пълнене. Моторът с постоянен магнит осигурява висока ефективност и надеждна работа.
- Мощни самозасмукващи помпи с постоянен магнит и променлива честота: Тези помпи са подходящи за приложения, които изискват високи дебити и високо налягане. Мощният двигател с постоянен магнит и самозасмукващият се дизайн ги правят идеални за широкомащабни помпени системи.

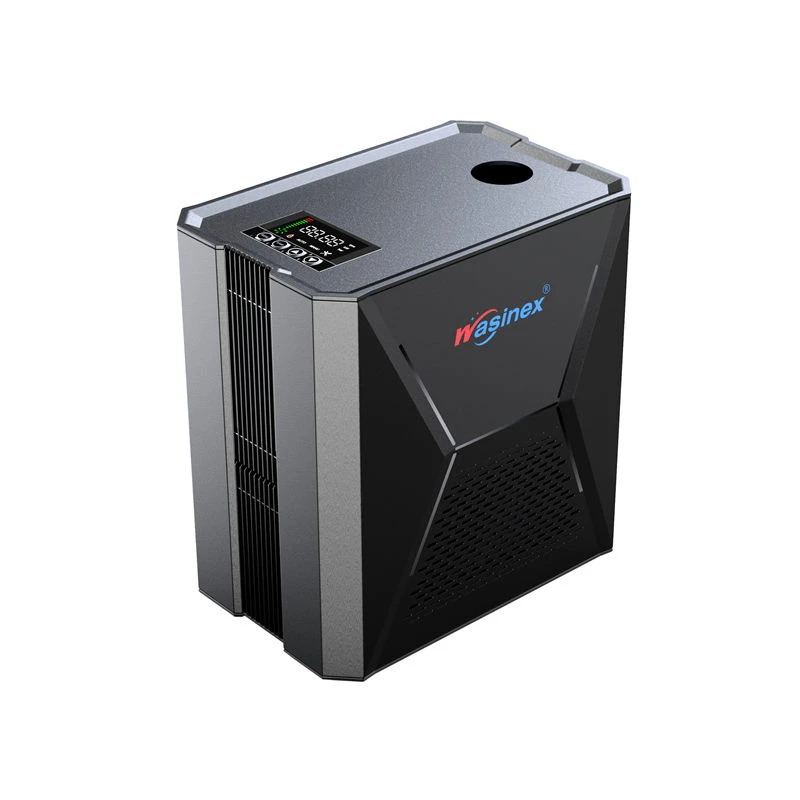

- Леки самозасмукващи помпи с променлива честота с постоянен магнит: Тези помпи са предназначени за приложения, където преносимостта и лекотата на използване са важни. Олекотеният дизайн и самозасмукващата характеристика ги правят подходящи за малки помпени задачи.
Заключение
В заключение, VFD водната помпа е сложно устройство, което се състои от няколко ключови компонента, всеки от които играе решаваща роля в нейната работа. Корпусът на помпата, работното колело, моторът, задвижването с променлива честота, контролерът, сензорите и уплътненията и уплътненията работят заедно, за да осигурят ефективно и надеждно изпомпване на вода.
Като доставчик на VFD водни помпи, ние се ангажираме да предоставяме висококачествени продукти и отлично обслужване на клиентите. Нашите VFD водни помпи са проектирани да отговарят на най-високите стандарти за производителност, ефективност и надеждност. Независимо дали имате нужда от малка помпа за жилищно приложение или голяма помпа за индустриално приложение, ние имаме правилното решение за вас.
Ако се интересувате да научите повече за нашите VFD водни помпи или искате да обсъдите вашите специфични изисквания за изпомпване, моля не се колебайте да се свържете с нас. Очакваме с нетърпение да работим с вас, за да намерим най-доброто решение за изпомпване за вашите нужди.
Референции
- Наръчник за помпата, 4-то издание, от Игор Карасик, Джоузеф П. Месина, Пол Купър и Чарлз С. Хийлд.
- Задвижвания с променлива честота: Приложение, поддръжка и отстраняване на неизправности, от Дан М. Йонел и Йон Болдеа.
- Електрически машини и задвижвания: Първи курс, от JR Hendershot Jr. и T. Miller.
